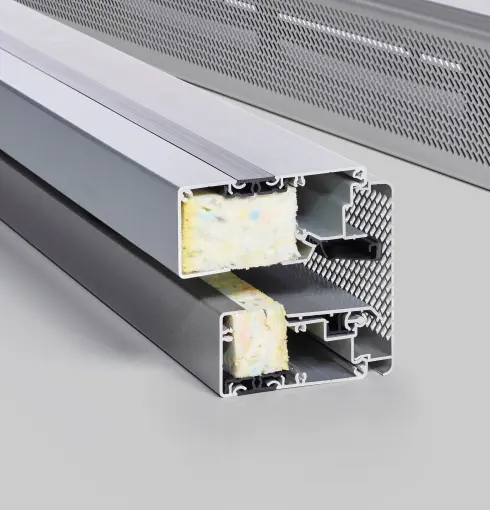

TronicMiniMax 5Pa.
TronicMiniMax kan heel goed gecombineerd worden met TronicMax-suskasten. TronicMiniMax en TronicMax hebben hetzelfde binnenaanzicht. Ook de rooster- en inbouwhoogte en de plaatsin bij compacte kalf zijn identiek. Dit ventilatierooster werd speciaal ontwikkeld voor 'onzichtbare' compacte kalfplaatsing. Bovendien kan de TronicMiniMax optioneel voorzien worden van een verlengde buitenkap en wordt het zo de perfecte oplossing voor toepassing in een vliesgevel.
Het 'susrooster' is uitermate geschikt voor toepassing in situaties waar sprake is van een lichte geluidsbelasting.
Specifiek voor projecten in de utiliteit heeft DUCO de TronicMiniMax 5Pa uitgelegd over een drukverschil van 5 Pa. Dat resulteert in een robuuster en stabieler ventilatiesysteem.
- Ideale combi met DucoMax
- Doorlaat 49,6 l/s/m
- Vliesgeveltoepassing
Technische eigenschappen
| Waterdichtheid (in gesloten stand) | 1050 Pa |
| Winddichtheid (in gesloten stand) | 600 Pa |
| Glasaftrek | 0 mm |
| Inbouwhoogte bij compacte kalf | 115 mm |
| Roosterhoogte met kalfprofiel | 155 mm |
| Roosterhoogte met compacte kalf | 145 mm |
| Roosterhoogte | 105 mm |
| Standaard bediening | klephendel 15 mm |
Waardentabel
| Type | Ventilatiecapaciteit bij 5 Pa per m (dm3/s) | Dn,e,W (C;Ctr) open stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) | Rq,A,tr open stand |
|---|---|---|---|---|---|
| TronicMiniMax 20 5 Pa | 49,6 | 33 (-1;-3) | 32 | 30 | 3,4 |
Geluidsdempende eigenschappen
| Type | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) |
|---|---|---|---|---|---|
| TronicMiniMax 20 5 Pa | 23,8 | 22,9 | 29,8 | 34,9 | 35,7 |
