MiniMax ZR

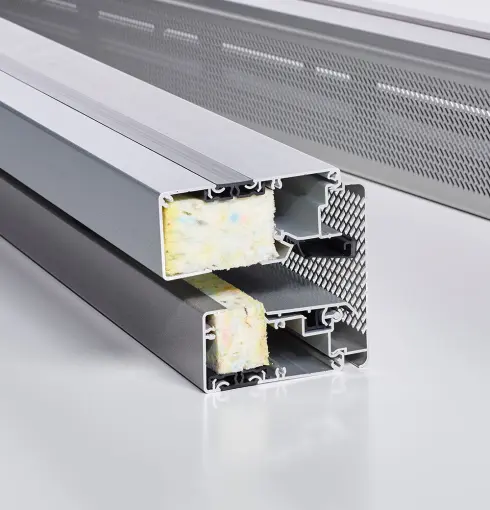

MiniMax ‘ZR’ is een zelfregelend, geluiddempend ventilatierooster dat ontwikkeld werd voor (‘onzichtbare’ compacte) kalfplaatsing. De MiniMax ‘ZR’ wordt bij kalfplaatsing optioneel voorzien van een verlengde buitenkap, de ideale oplossing voor toepassing in een vliesgevel. Het ‘susrooster’ is uitermate geschikt voor toepassing in situaties waar sprake is van een lichte geluidsbelasting. MiniMax ‘ZR’ kan heel goed gecombineerd worden met DucoMax ‘ZR’ & SkyMax ZR suskasten. MiniMax ‘ZR’, DucoMax ‘ZR’ en SkyMax ZR hebben hetzelfde binnenaanzicht. Ook de rooster- & inbouwhoogte en de plaatsing bij compacte kalf zijn identiek.
- Ideale combi met DucoMax
- 3 verschillende doorlaten
- Vliesgeveltoepassing
Technische eigenschappen
| Waterdichtheid (in gesloten stand) | 1050 Pa |
| Winddichtheid (in gesloten stand) | 600 Pa |
| Glasaftrek | 0 mm |
| Inbouwhoogte bij compacte kalf | 115 mm |
| Roosterhoogte met kalfprofiel | 155 mm |
| Roosterhoogte met compacte kalf | 145 mm |
| Roosterhoogte | 105 mm |
| Standaard bediening | klephendel 15 mm |
Waardentabel
| Type | Ventilatiecapaciteit bij 1 Pa per m (dm³/s) | Dn,e,W (C;Ctr) open stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) | Rq,A,tr open stand |
|---|---|---|---|---|---|
| MiniMax 10 'ZR' | 14,7 | 35 (-1;-4) | 34 | 31 | 2,6 |
| MiniMax 15 'ZR' | 19,6 | 34 (-1;-4) | 33 | 30 | 3 |
| MiniMax 20 'ZR' | 23,7 | 33 (-1;-3) | 32 | 30 | 3,4 |
Geluidsdempende eigenschappen
| Type | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) |
|---|---|---|---|---|---|
| MiniMax 10 'ZR' | 25 | 23,8 | 31,9 | 36 | 37,6 |
| MiniMax 15 'ZR' | 24,4 | 23,5 | 31,2 | 33,9 | 35 |
| MiniMax 20 'ZR' | 23,8 | 22,9 | 29,8 | 34,9 | 35,7 |
