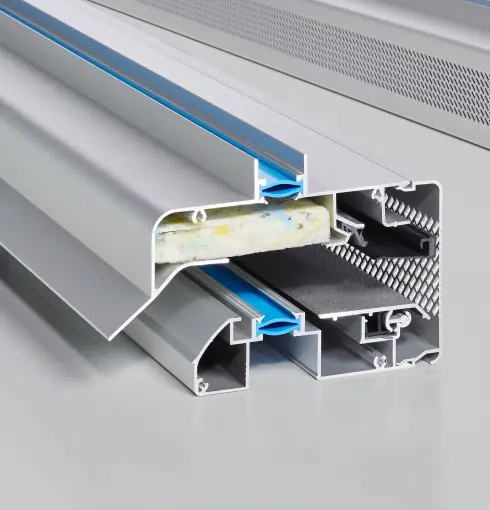

GlasMax ZR 5Pa.
GlasMax 'ZR' is een geluiddempend ventilatierooster, uitermate geschikt voor toepassing in situaties waar sprake is van een lichte geluidsbelasting. Specifiek voor projecten in de utiliteit heeft DUCO de GlasMax ‘ZR’ 5 Pa uitgelegd over een drukverschil van 5 Pa. Dat resulteert in een robuuster en stabieler ventilatiesysteem. GlasMax 'ZR' 5 Pa is enkel mogelijk met een luchtspleet van 25 mm.
- Utiliteitsprojecten
- Doorlaat 54,9 l/s/m
- Lichte geluidsbelasting
Technische eigenschappen
| Waterdichtheid (in gesloten stand) | 600 Pa |
| Winddichtheid (in gesloten stand) | 1050 Pa |
| Glasaftrek | 80 mm |
| Glasgoot | 26 mm |
| 30 mm | |
| 34 mm | |
| 38 mm | |
| Plaatsing op tussenregel met kokerprofiel | 40 x 20 mm |
| Roosterhoogte met glasplaatsing | 97 mm |
| Roosterhoogte met kalfprofiel | 120 mm |
| Roosterhoogte | 97 mm |
| Standaard bediening | klephendel 15 mm |
Waardentabel
| Ventilatiecapaciteit bij 5 Pa per m (dm3/s) | 54,9 |
|---|---|
| Dn,e,W (C;Ctr) open stand (dB) | 27 (0;-1) |
| Dne,A open stand (dB(A)) | 27 |
| Dne,Atr open stand (dB(A)) | 26 |
| Rq,A,tr open stand | 0,6 |
Geluidsdempende eigenschappen
| Octaafbandwaarde bij 125 Hz (dB) | 24,7 |
|---|---|
| Octaafbandwaarde bij 250 Hz (dB) | 26,7 |
| Octaafbandwaarde bij 500 Hz (dB) | 24,9 |
| Octaafbandwaarde bij 1000 Hz (dB) | 26,8 |
| Octaafbandwaarde bij 2000 Hz (dB) | 28 |
