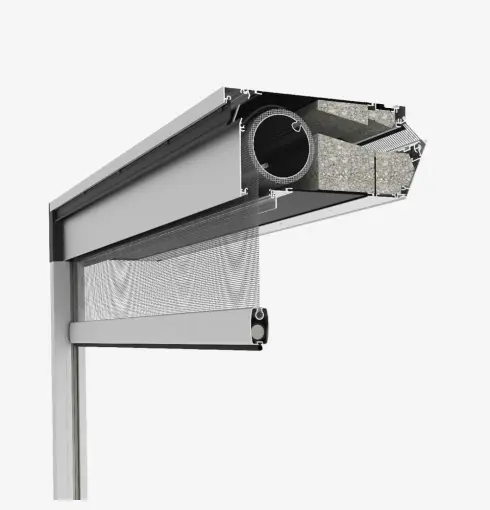

DucoTwin 120ZR AK (+)
DucoTwin 120 ‘ZR’ combineert natuurlijke ventilatie en buitenzonwering in één systeem. Dit systeem heeft standaard akoestisch dempingmateriaal en kan optioneel uitgevoerd worden in een extra akoestische versie. Dit maakt het geschikt voor projecten waar sprake is van lichte of zware geluidsbelasting. De vernieuwde binnenkap integreert onopvallend in elk interieur. De opwaarste luchtstroom, in combinatie met de zelfregelende klep, vermijdt hinderlijke tocht.
Het aluminium rooster wordt onzichtbaar achter het spouwblad geplaatst. Hierdoor is het mechanisme beschermd tegen alle weersomstandigheden. Het textieldoek is eenvoudig uitneembaar vanaf de binnenzijde. De montage op het kozijn is vooraf mogelijk in de werkplaats of op de bouwplaats, na plaatsing van het kozijn. Het ventilatiegedeelte van de DucoTwin 120 ‘ZR’ kan uitgevoerd worden met automatische sturing (zie 'Tronic').
- Ventilatie én stormvaste zonwering in één systeem
- AK: akoestische ventilatie
- Ook in CAP (op uitvalarm)
Technische eigenschappen
| Waterdichtheid (in gesloten stand) | 250 Pa |
| Winddichtheidsklasse (gesloten positie) | 3 |
| Inbouwhoogte in de werkplaats | 125 mm |
| Inbouwhoogte op de bouwplaats | 145 mm |
| Roosterhoogte | 120 mm |
Waardentabel
| Type | Roosterdiepte (ondermaat) (mm) | Dn,e,W (C;Ctr) open stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) | Rq,A open stand | Rq,A,tr open stand |
|---|---|---|---|---|---|---|
| AK Corto | 95 | 32 (0;-2) | 32 | 30 | 3,6 | 1,6 |
| AK Basso | 115 | 33 (0;-2) | 33 | 31 | 4,6 | 2,6 |
| AK Medio | 135 | 34 (-1;-2) | 33 | 32 | 4,6 | 3,6 |
| AK Alto | 155 | 36 (0;-2) | 36 | 34 | 7,6 | 5,6 |
| AK Largo | 175 | 37 (0;-2) | 37 | 35 | 8,6 | 6,6 |
| AK+ Medio | 135 | 38 (-2;-4) | 36 | 34 | 6,7 | 4,7 |
| AK+ Alto | 155 | 37 (-1;-3) | 36 | 34 | 6,7 | 4,7 |
| AK+ Largo | 175 | 39 (-1;-3) | 38 | 35 | 8,7 | 6,7 |
Geluidsdempende eigenschappen
| Type | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) | Octaafbandwaarde bij 4000 Hz (dB) |
|---|---|---|---|---|---|---|
| AK Corto | 31 | 28,2 | 26,3 | 32,3 | 35,2 | 45 |
| AK Basso | 31,1 | 28,1 | 27,4 | 33,5 | 35,5 | 45,2 |
| AK Medio | 30 | 28,7 | 28,3 | 35,1 | 36,1 | 48,1 |
| AK Alto | 30,6 | 29,7 | 30,3 | 37,5 | 39,6 | 49,6 |
| AK Largo | 30,3 | 29,8 | 32,2 | 38,4 | 40,6 | 50,5 |
| AK+ Medio | 31 | 28,8 | 30,2 | 40,5 | 45 | 52,2 |
| AK+ Alto | 30,4 | 29,7 | 31,1 | 37,3 | 42,7 | 53,7 |
| AK+ Largo | 30,3 | 29,8 | 32,1 | 41,3 | 47,7 | 56,3 |
