DucoMax ZR HD

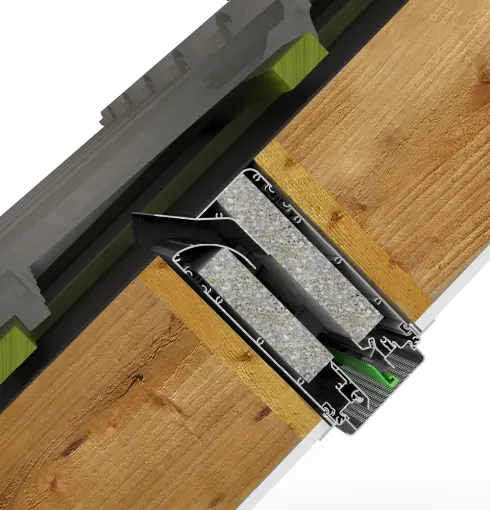

DUCO heeft een nieuwe oplossing ontwikkeld voor natuurlijke luchttoevoer onder een hellend dak. De DucoMax ZR HD, toepasbaar voor hellende daken vanaf 25 graden, wordt van buitenaf discreet weggewerkt achter een ventilatiedakpan en in compacte kalf geplaatst.
- Hellend dak uitvoering
- Discreet achter ventilatiedakpan
- Uitstekende akoestische werking
Waardentabel
| Type | Ventilatiecapaciteit bij 1 Pa per m (dm³/s) | Dn,e,W (C;Ctr) open stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) | Rq,A,tr open stand |
|---|---|---|---|---|---|
| Corto 10 'ZR' HD | 9,1 | 41 (-1;-2) | 40 | 39 | 10,1 |
| Corto 15 'ZR' HD | 14,5 | 38 (-1;-3) | 37 | 35 | 8,2 |
| Corto 20 'ZR' HD | 17,5 | 36 (-1;-2) | 35 | 34 | 8,3 |
| Corto 25 'ZR' HD | 20,8 | 35 (-1;-2) | 34 | 33 | 8,1 |
| Medio 10 'ZR' HD | 7,8 | 44 (-1;-4) | 43 | 40 | 10,5 |
| Medio 15 'ZR' HD | 12,4 | 40 (-1;-4) | 39 | 36 | 8,5 |
| Medio 20 'ZR' HD | 17,2 | 39 (-2;-4) | 37 | 35 | 9,1 |
| Medio 25 'ZR' HD | 20 | 37 (-1;-4) | 36 | 33 | 7,9 |
| Alto 10 'ZR' HD | 8,3 | 46 (-2;-6) | 44 | 40 | 10,8 |
| Alto 15 'ZR' HD | 12,3 | 42 (-1;-5) | 41 | 37 | 9,4 |
| Alto 20 'ZR' HD | 17,1 | 40 (-1;-4) | 39 | 36 | 10,2 |
| Alto 25 'ZR' HD | 19,3 | 38 (-1;-4) | 37 | 34 | 8,7 |
| Largo 10 'ZR' HD | 8,3 | 49 (-1;-5) | 48 | 44 | 14,8 |
| Largo 15 'ZR' HD | 12,5 | 43 (-1;-4) | 42 | 39 | 11,5 |
| Largo 20 'ZR' HD | 17,5 | 41 (-2;-4) | 39 | 37 | 11,3 |
| Largo 25 'ZR' HD | 18,8 | 38 (-1;-3) | 37 | 35 | 9,6 |
Geluidsdempende eigenschappen
| Type | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) |
|---|---|---|---|---|---|
| Corto 10 'ZR' HD | 31,5 | 31,6 | 40,6 | 45,9 | 40,4 |
| Corto 15 'ZR' HD | 29,2 | 28,9 | 35 | 40,1 | 37,9 |
| Corto 20 'ZR' HD | 28,6 | 27,9 | 32,7 | 38,5 | 36,8 |
| Corto 25 'ZR' HD | 28 | 27,3 | 31,8 | 37 | 35,2 |
| Medio 10 'ZR' HD | 32,5 | 31,2 | 42,8 | 48,5 | 45,9 |
| Medio 15 'ZR' HD | 30,7 | 28,4 | 37,2 | 42,6 | 43,3 |
| Medio 20 'ZR' HD | 29,1 | 26,8 | 35,6 | 40,8 | 41,6 |
| Medio 25 'ZR' HD | 28,6 | 26,2 | 33,7 | 38,6 | 39,8 |
| Alto 10 'ZR' HD | 32,4 | 30,7 | 44,8 | 52,3 | 50,2 |
| Alto 15 'ZR' HD | 30,7 | 28,6 | 39,1 | 45,9 | 47,1 |
| Alto 20 'ZR' HD | 30,2 | 27,2 | 36,7 | 43,5 | 44,5 |
| Alto 25 'ZR' HD | 29,7 | 26,2 | 35,1 | 41 | 42,1 |
| Largo 10 'ZR' HD | 34,8 | 36,2 | 45,5 | 54,4 | 56,1 |
| Largo 15 'ZR' HD | 32,2 | 31,5 | 39 | 45,6 | 48,6 |
| Largo 20 'ZR' HD | 30,9 | 28,6 | 36,3 | 44 | 45 |
| Largo 25 'ZR' HD | 30,8 | 28,1 | 34 | 39,6 | 41,9 |
