DucoLine 10/17/23ZR

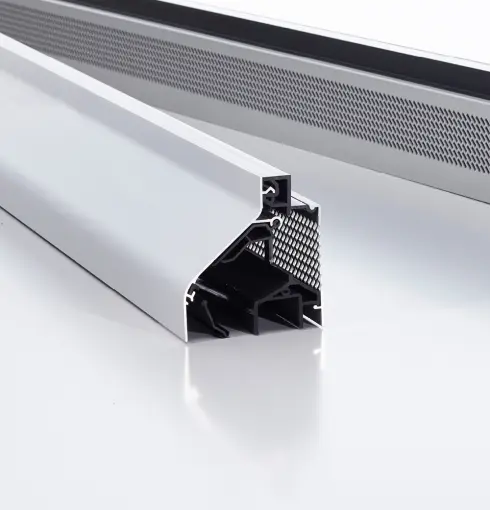

DucoLine 10/17/23 ‘ZR’ is een zelfregelend klepventilatierooster dat elke ruimte van optimale ventilatie voorziet. Het ontwerp van de binnenzijde heeft een volledig vlak binnenrooster. De keuze van de hendel bepaalt de ventilatiecapaciteit.
- 1 rooster; 3 doorlaten
- Glasdikte tot 46 mm toepasbaar
- Keuze hendel bepaalt debiet
Technische eigenschappen
| U - waarde | 2,81 W/m²/K |
| Waterdichtheid (in gesloten stand) | 650 Pa |
| Winddichtheid (in gesloten stand) | 650 Pa |
| Glasaftrek | 80 mm |
| Roosterhoogte | 95 mm |
| Glasgoot | 26 mm |
| 30 mm | |
| 34 mm | |
| 38 mm | |
| 42 mm | |
| 48 mm | |
| 52 mm | |
| Roosterhoogte met glasplaatsing | 95 mm |
| Roosterhoogte met kalfprofiel | 120 mm |
| Plaatsing op tussenregel met kokerprofiel | 40 x 20 mm |
| 40 x 25 mm |
Waardentabel
| Type | Ventilatiecapaciteit bij 1 Pa per m (dm³/s) | Ventilatiecapaciteit bij 1 Pa per m (met DucoFilter) (dm3/s) | Dn,e,W (C;Ctr) open stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) | Rq,A,tr open stand |
|---|---|---|---|---|---|---|
| DucoLine 10 'ZR' | 10,7 | 9,1 | 29 (-1;-2) | 28 | 27 | -2,7 |
| DucoLine 17 'ZR' | 17,4 | 14,8 | 28 (-1;-2) | 27 | 26 | -1,6 |
| DucoLine 23 'ZR' | 22,6 | 19,2 | 26 (0;0) | 26 | 26 | -0,5 |
