TronicTwin 120 5Pa.

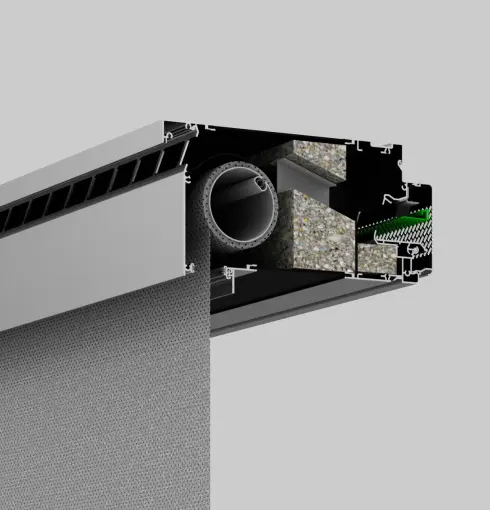

Het aluminium rooster beschikt standaard over akoestisch dempingsmateriaal wordt onzichtbaar achter een buitenmuur (in de spouw) geplaatst. Het textieldoek is eenvoudig uitneembaar vanaf de binnenzijde. Het doek is stormvast en ook beschikbaar in CAP-uitvoering. De TronicTwin 120 wordt steeds motorisch uitgevoerd.
Stormvaste doekzonwering (FIX)
Het onderprofiel (ballastlat) sluit daarbij aan tegen de dorpel met een gepatenteerd geleidingssysteem (rits). Dankzij dit systeem blijft het zonweringdoek bruikbaar tot windkracht 10. Daardoor is deze uitvoering bijzonder geschikt voor hoogbouw. Zijn de ramen geopend, dan houdt het motoroisch afgerolde textieldoek insecten tegen en doet het dienst als hor. Daarnaast is deze uitvoering ook beschikbaar met een zonweringdoek, gemonteerd op een uitvalarm (CAP).
Specifiek voor projecten in de utiliteit heeft DUCO de TronicTwin 120 5 Pa uitgelegd over een drukverschil van 5 Pa. Dat resulteert in een robuuster en stabieler ventilatiesysteem.
- Utiliteitsprojecten
- Hogere debieten mogelijk
- Combi ventilatie en zonwering
Technische eigenschappen
| Waterdichtheid (in gesloten stand) | 1250 Pa |
| Winddichtheid (in gesloten stand) | 450 Pa |
| Roosterhoogte | 120 mm |
| Sterkte en stijfheid (afhankelijk van het kozijn) tot | 1600 Pa |
| Inbouwhoogte in de werkplaats | 125 mm |
| Inbouwhoogte op de bouwplaats | 145 mm |
Waardentabel
| Type | Roosterdiepte (ondermaat) (mm) | Ventilatiecapaciteit bij 5 Pa per m (dm3/s) | Dn,e,W (C;Ctr) open stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) | Rq,A open stand | Rq,A,tr open stand |
|---|---|---|---|---|---|---|---|
| TronicTwin 120 Corto 5 Pa | 95 | 43,2 | 33 (-1;-1) | 32 | 32 | 8,4 | 4,7 |
| TronicTwin 120 Basso 5 Pa | 115 | 43,2 | 33 (-1;-2) | 32 | 31 | 8,4 | 3,6 |
| TronicTwin 120 Medio 5 Pa | 135 | 43,2 | 33 (-1;-2) | 32 | 31 | 8,4 | 3,6 |
| TronicTwin 120 Alto 5 Pa | 155 | 43,2 | 35 (0;-2) | 35 | 33 | 11,4 | 5,7 |
| TronicTwin 120 Largo 5 Pa | 175 | 43,2 | 38 (-1;-3) | 37 | 35 | 13,4 | 11,4 |
Geluidsdempende eigenschappen
| Type | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) | Octaafbandwaarde bij 4000 Hz (dB) |
|---|---|---|---|---|---|---|
| TronicTwin 120 Corto 5 Pa | 29,9 | 27,9 | 29,5 | 33,6 | 33 | 38,4 |
| TronicTwin 120 Basso 5 Pa | 29,2 | 25,7 | 27,7 | 36,2 | 33,4 | 36,9 |
| TronicTwin 120 Medio 5 Pa | 29,4 | 26 | 28,9 | 35,8 | 33,1 | 38,3 |
| TronicTwin 120 Alto 5 Pa | 29,6 | 26,2 | 30,1 | 38,8 | 37,7 | 43 |
| TronicTwin 120 Largo 5 Pa | 30,4 | 27,5 | 33,4 | 40,4 | 41,6 | 47,8 |
