TronicMax 5Pa.

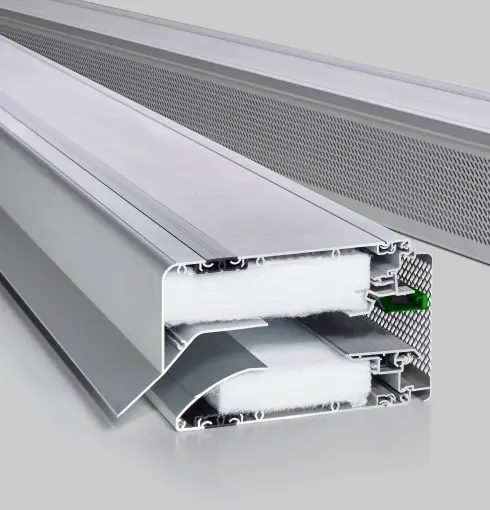

TronicMax is een elektrisch gestuurd, geluiddempend ventilatierooster (suskast), specifiek ontwikkeld voor situaties waar sprake is van zware geluidsbelasting. Het rooster is trouwens fraai vormgegeven en heeft een uitstekende akoestische en luchttechnische werking.
Specifiek voor projecten in de utiliteit heeft DUCO de TronicMax 5 Pa uitgelegd over een drukverschil van 5 Pa. Dat resulteert in een robuuster en stabieler ventilatiesysteem.
- Utiliteitsprojecten
- Hogere debieten mogelijk
- Uitstekende akoestische werking
Technische eigenschappen
| Waterdichtheid (in gesloten stand) | 1050 Pa |
| Winddichtheid (in gesloten stand) | 600 Pa |
| Glasaftrek | 135 mm |
| Glasgoot | 26 mm |
| 30 mm |
| 34 mm |
| 38 mm |
| 42 mm |
| 46 mm |
| 50 mm |
| 54 mm |
| (vrij te bepalen op X mm) ... mm |
| Inbouwhoogte bij compacte kalf | 115 mm |
| Roosterhoogte met glasplaatsing | 150 mm |
| Roosterhoogte met kalfprofiel | 155 mm |
| Roosterhoogte met compacte kalf | 145 mm |
| Roosterhoogte | 105 mm |
Waardentabel
| Type | Ventilatiecapaciteit bij 5 Pa per m (dm3/s) | Dn,e,W (C;Ctr) open stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) | Rq,A,tr open stand |
|---|
| TronicMax Corto 25 5 Pa | 65,9 | 36 (-1;-2) | 35 | 34 | 12,2 |
| TronicMax Medio 25 5 Pa | 65,9 | 40 (-1;-3) | 39 | 37 | 15,2 |
| TronicMax Alto 25 5 Pa | 65,9 | 41 (-1;-3) | 40 | 38 | 16,2 |
| TronicMax Largo 25 5 Pa | 65,9 | 43 (-1;-4) | 42 | 39 | 17,2 |
Geluidsdempende eigenschappen
| Type | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) |
|---|
| TronicMax Corto 25 5 Pa | 35 | 29,8 | 31 | 34,3 | 44,5 |
| TronicMax Medio 25 5 Pa | 34,6 | 30,3 | 34,7 | 40,5 | 50,8 |
| TronicMax Alto 25 5 Pa | 34,8 | 30,7 | 35,3 | 41,9 | 49,5 |
| TronicMax Largo 25 5 Pa | 33,4 | 32,3 | 39,3 | 43,9 | 50,1 |
