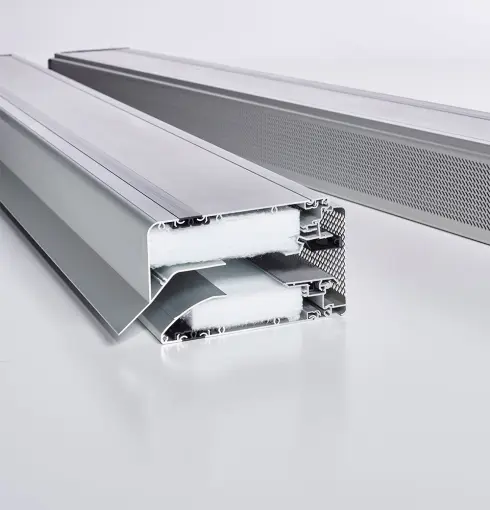

SkyMax ZR
DucoMax ZR is een zelfregelend, geluiddempend ventilatierooster, specifiek ontwikkeld voor situaties waar sprake is van zware geluidsbelasting. De verschillende types zijn fraai vormgegeven en hebben een uitstekende akoestische en luchttechnische werking. De SkyMax ZR is een geüpgrade versie van de DucoMax ZR waardoor die toepasbaar is tot op een hoogte van 70 meter. Voor de SkyMax ZR geldt een specifieke plaatsingsinstructie. Deze instructie kunt u opvragen bij DUCO of uw DUCO-dealer.
- Zwaar geluidsbelaste situaties
- Uitstekende wind- en waterdichtheid
- Toepasbaar tot 70 m
Technische eigenschappen
| Waterdichtheid (in gesloten stand) | 1050 Pa |
| Winddichtheid (in gesloten stand) | 600 Pa |
| Glasaftrek | 135 mm |
| Glasgoot | 26 mm |
| 30 mm |
| 34 mm |
| 38 mm |
| 42 mm |
| 46 mm |
| 50 mm |
| 54 mm |
| (vrij te bepalen op X mm) ... mm |
| Kalfprofiel | 20 mm |
| 21 mm |
| 24 mm |
| Inbouwhoogte bij compacte kalf | 115 mm |
| Roosterhoogte met glasplaatsing | 150 mm |
| Roosterhoogte met kalfprofiel | 155 mm |
| Roosterhoogte met compacte kalf | 145 mm |
| Roosterhoogte | 105 mm |
Waardentabel
| Type | Ventilatiecapaciteit bij 1 Pa per m (dm³/s) | Dn,e,W (C;Ctr) open stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) | Rq,A,tr open stand |
|---|
| Corto 10 'ZR' | 13 | 41 (-1;-2) | 40 | 39 | 10,1 |
| Corto 15 'ZR' | 20,7 | 38 (-1;-3) | 37 | 35 | 8,2 |
| Corto 20 'ZR' | 26,9 | 36 (-1;-2) | 35 | 34 | 8,3 |
| Corto 25 'ZR' | 32 | 35 (-1;-2) | 34 | 33 | 8,1 |
| Medio 10 'ZR' | 11,2 | 44 (-1;-4) | 43 | 40 | 10,5 |
| Medio 15 'ZR' | 17,7 | 40 (-1;-4) | 39 | 36 | 8,5 |
| Medio 20 'ZR' | 25,6 | 39 (-2;-4) | 37 | 35 | 9,1 |
| Medio 25 'ZR' | 30,8 | 37 (-1;-4) | 36 | 33 | 7,9 |
| Alto 10 'ZR' | 11,9 | 46 (-2;-6) | 44 | 40 | 10,8 |
| Alto 15 'ZR' | 17,5 | 42 (-1;-5) | 41 | 37 | 9,4 |
| Alto 20 'ZR' | 26,3 | 40 (-1;-4) | 39 | 36 | 10,2 |
| Alto 25 'ZR' | 29,7 | 38 (-1;-4) | 37 | 34 | 8,7 |
| Largo 10 'ZR' | 11,9 | 49 (-1;-5) | 48 | 44 | 14,8 |
| Largo 15 'ZR' | 17,9 | 43 (-1;-3) | 42 | 39 | 11,5 |
| Largo 20 'ZR' | 26,9 | 41 (-2;-4) | 39 | 37 | 11,3 |
| Largo 25 'ZR' | 28,9 | 38 (-1;-3) | 37 | 35 | 9,6 |
Geluidsdempende eigenschappen
| Type | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) |
|---|
| Corto 10 'ZR' | 31,5 | 31,6 | 40,6 | 45,9 | 40,4 |
| Corto 15 'ZR' | 29,2 | 28,9 | 35 | 40,1 | 37,9 |
| Corto 20 'ZR' | 28,6 | 27,9 | 32,7 | 38,5 | 36,8 |
| Corto 25 'ZR' | 28 | 27,3 | 31,8 | 37 | 35,2 |
| Medio 10 'ZR' | 32,5 | 31,2 | 42,8 | 48,5 | 45,9 |
| Medio 15 'ZR' | 30,7 | 28,4 | 37,2 | 42,6 | 43,3 |
| Medio 20 'ZR' | 29,1 | 26,8 | 35,6 | 40,8 | 41,6 |
| Medio 25 'ZR' | 28,6 | 26,2 | 33,7 | 38,6 | 39,8 |
| Alto 10 'ZR' | 32,4 | 30,7 | 44,8 | 52,3 | 50,2 |
| Alto 15 'ZR' | 30,7 | 28,6 | 39,1 | 45,9 | 47,1 |
| Alto 20 'ZR' | 30,2 | 27,2 | 36,7 | 43,5 | 44,5 |
| Alto 25 'ZR' | 29,7 | 26,2 | 35,1 | 41 | 42,1 |
| Largo 10 'ZR' | 34,8 | 36,2 | 45,5 | 54,4 | 56,1 |
| Largo 15 'ZR' | 32,2 | 31,5 | 39 | 45,6 | 48,6 |
| Largo 20 'ZR' | 30,9 | 28,6 | 36,3 | 44 | 45 |
| Largo 25 'ZR' | 30,8 | 28,1 | 34 | 39,6 | 41,9 |
