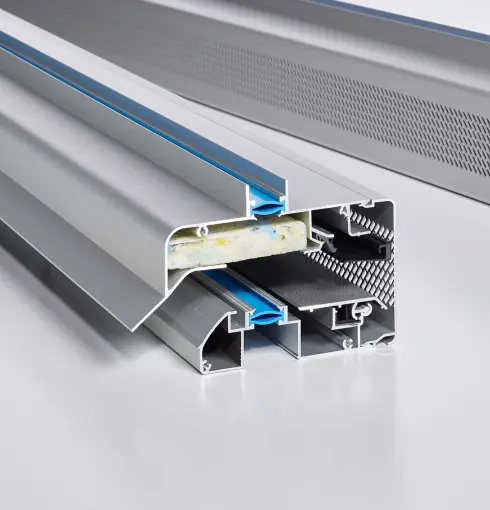

GlasMax ZR
GlasMax ‘ZR’ is een geluiddempend ventilatierooster dat ontwikkeld werd voor plaatsing op glas en (compacte) kalfplaatsing. Het susrooster is uitermate geschikt voor toepassing in situaties waar sprake is van een lichte geluidsbelasting.
- 4 verschillende doorlaten
- Geschikt tot 40 m hoogte
- Lichte geluidsbelasting
Technische eigenschappen
| Waterdichtheid (in gesloten stand) | 1050 Pa |
| Winddichtheid (in gesloten stand) | 600 Pa |
| Glasaftrek | 80 mm |
| Glasaftrek FINEO uitvoering | 105 mm |
| Glasgoot | 26 mm |
| 30 mm | |
| 34 mm | |
| 38 mm | |
| Glasgoot FINEO uitvoering | 18 mm |
| Plaatsing op tussenregel met kokerprofiel | 40 x 20 mm |
| 40 x 25 mm | |
| Inbouwhoogte bij compacte kalf | 90 mm |
| Roosterhoogte met glasplaatsing | 97 mm |
| Roosterhoogte met kalfprofiel | 120 mm |
| Roosterhoogte met compacte kalf | 120 mm |
| Roosterhoogte | 97 mm |
| Standaard bediening | klephendel 15 mm |
| Sterkte en stijfheid (afhankelijk van het kozijn) tot | 4920 Pa |
Waardentabel
| Type | Ventilatiecapaciteit bij 1 Pa per m (dm³/s) | Dn,e,W (C;Ctr) open stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) | Rq,A,tr open stand |
|---|---|---|---|---|---|
| GlasMax 10 'ZR' | 15,9 | 37 (-1;-3) | 36 | 34 | 6 |
| GlasMax 15 'ZR' | 21,1 | 35 (-1;-2) | 34 | 33 | 6,2 |
| GlasMax 20 'ZR' | 24,1 | 34 (0;-2) | 34 | 32 | 5,8 |
| GlasMax 25 'ZR' | 28,6 | 27 (0;-1) | 27 | 26 | 0,6 |
Geluidsdempende eigenschappen
| Type | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) |
|---|---|---|---|---|---|
| GlasMax 10 'ZR' | 33,7 | 31,1 | 28,6 | 39,2 | 46,4 |
| GlasMax 15 'ZR' | 32,9 | 31 | 27,9 | 36,2 | 40,5 |
| GlasMax 20 'ZR' | 33,2 | 31,1 | 27,9 | 34,8 | 38,6 |
| GlasMax 25 'ZR' | 24,7 | 26,7 | 24,9 | 26,8 | 28 |
