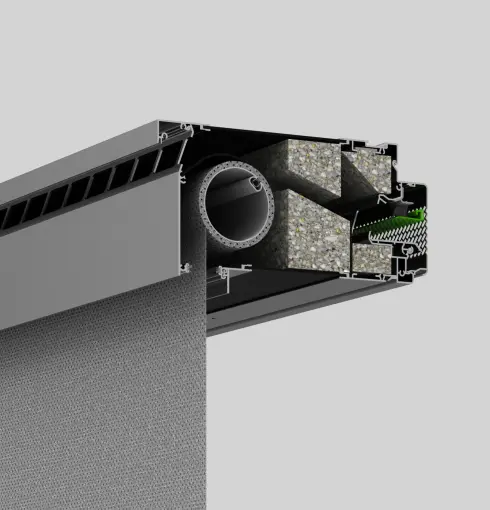

DucoTwin 120ZR AK 5Pa.
Het aluminium rooster wordt onzichtbaar achter het spouwblad geplaatst. Het textieldoek is eenvoudig uitneembaar vanaf de binnenzijde. Het doek is beschikbaar in een stormvaste 'FIX'-uitvoering. De montage op het kozijn is vooraf mogelijk in de werkplaats of op de bouwplaats, na plaatsing van het kozijn. DucoTwin 120 'ZR' AK kan uitgevoerd worden met automatische sturing voor toepassing binnen het DucoTronic System.
Specifiek voor projecten in de utiliteit heeft DUCO de DucoTwin 120 AK 5 Pa uitgelegd over een drukverschil van 5 Pa. Dat resulteert in een robuuster en stabieler ventilatiesysteem.
Screens afstellen en afstandsbediening koppelen
- Combi ventilatie en zonwering
- Utiliteit: hogere debieten
- Extra akoestisch materiaal
Technische eigenschappen
| Waterdichtheid (in gesloten stand) | 1250 Pa |
| Winddichtheid (in gesloten stand) | 450 Pa |
| Roosterhoogte | 120 mm |
| Sterkte en stijfheid (afhankelijk van het kozijn) tot | 1600 Pa |
| Inbouwhoogte in de werkplaats | 125 mm |
| Inbouwhoogte op de bouwplaats | 145 mm |
Waardentabel
| Type | Roosterdiepte (ondermaat) (mm) | Ventilatiecapaciteit bij 5 Pa per m (dm3/s) | Dn,e,W (C;Ctr) open stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) | Rq,A open stand | Rq,A,tr open stand |
|---|---|---|---|---|---|---|---|
| DucoTwin 120 Corto AK 5 Pa | 95 | 30,8 | 35 (-1;-2) | 34 | 33 | 8,9 | 7,9 |
| DucoTwin 120 Basso AK 5 Pa | 115 | 30,8 | 35 (-1;-3) | 34 | 32 | 8,9 | 6,9 |
| DucoTwin 120 Medio AK 5 Pa | 135 | 30,8 | 39 (-2;-4) | 37 | 35 | 11,9 | 9,9 |
| DucoTwin 120 Alto AK 5 Pa | 155 | 30,8 | 40 (-1;-4) | 39 | 36 | 13,9 | 10,9 |
| DucoTwin 120 Largo AK 5 Pa | 175 | 30,8 | 42 (-1;-4) | 41 | 38 | 15,9 | 12,9 |
Geluidsdempende eigenschappen
| Type | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) | Octaafbandwaarde bij 4000 Hz (dB) |
|---|---|---|---|---|---|---|
| DucoTwin 120 Corto AK 5 Pa | 30,2 | 28,8 | 30,4 | 34,4 | 37,5 | 47,9 |
| DucoTwin 120 Basso AK 5 Pa | 29,3 | 27 | 28,4 | 36,8 | 39,4 | 49,6 |
| DucoTwin 120 Medio AK 5 Pa | 30,9 | 28,5 | 31,8 | 41,1 | 46,1 | 57,1 |
| DucoTwin 120 Alto AK 5 Pa | 30,5 | 29 | 33,5 | 43,2 | 47,6 | 58,8 |
| DucoTwin 120 Largo AK 5 Pa | 31,5 | 31,1 | 36 | 46,5 | 52,8 | 61,7 |
